MySql-Binlog协议详解-报文篇

紧接上篇流程篇，本篇主要将binlog的event报文。

Event报文分层

event报文主要分三层。 (1)MySql报文都有的length-body防粘包结构。 (2)Event Header (2)Event Body 总体结构如下图所示:

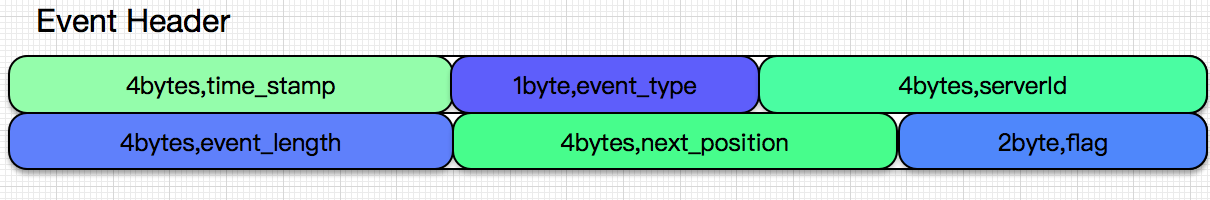

EventHeader

Event Header结构如下图所示: (1)前4比特，是当前binlogEvent发生的时间戳 (2)1byte的event类型,详情见github (3)4byte的serverId,是发送event的主库标识 (4)4byte的event_length,是指包含当前eventHeader的整个body的长度 (5)最后2byte是标志位 解EventHeader报文的代码如下所示:

    public void read() {
        timestamp = mm.readUB4() * 1000;
        eventType = getEventType(mm.read());
        serverId = mm.readUB4();
        eventLength = mm.readUB4();
        nextPosition = mm.readUB4();
        flags = mm.readUB2();
    }

EventBody

紧接着就是描述EventBody。EventBody根据类型分主要有: (1)RotateEventData:当MySql的binlog文件从file1滚动到file2的时候会发生此事件。 (2)UpdateRowsEventData:当binlog格式设置的是Row|mixed且Row更新的时候会发生此事件。 (3)QueryEventData:当binlog格式设置的是statement|mixed且做DB有了更新、插入或删除操作的时候会发生时间(例如修改Row,alter表等)。 (4)WriteRowsEventData:当binlog格式设置的是Row|mixed且有insert操作时候，有此事件发生。 (5)余下还有不少event格式，在此就不一一罗列了，具体见github

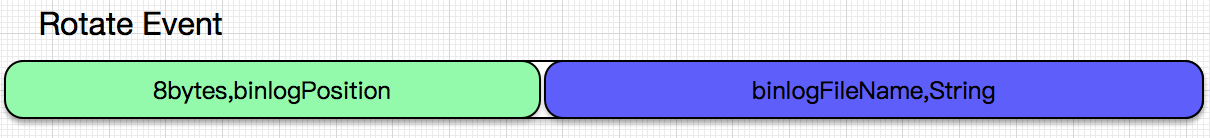

RotateEventData

(1)8byte的binlogPosition (2)以0x00结尾的String,表示了当前binlog文件名

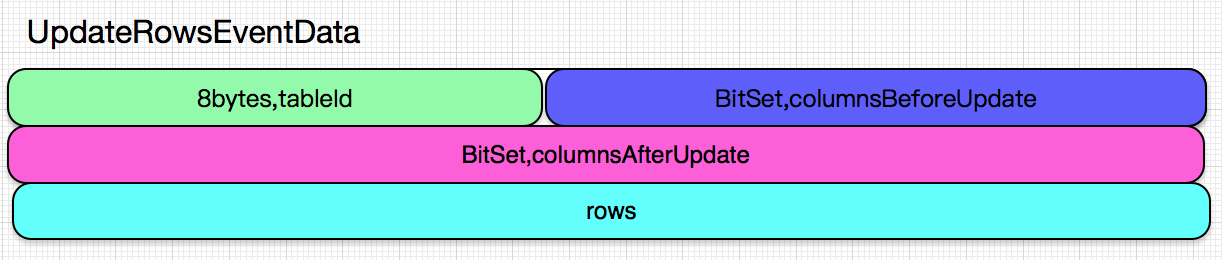

UpdateRowsEventData

(1)byte的tableId,表明唯一一张表 (2)一个复杂的Bit集合，有更新的Row在更新之前的值在下面Row列表中的位置 (3)一个复杂的Bit集合，有更新的Row在更新之后的值在下面Row列表中的位置 (4)一个Row的列表，配合上面两个bitSet使用 具体解析BitSet非常复杂，详情见github

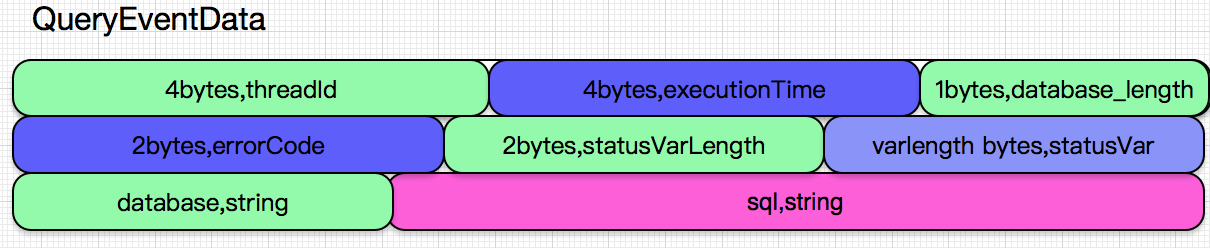

QueryEventData

(1)4bytes的线程id (2)4bytes的当前事件执行时间 (3)1bytes的数据库名字长度 (4)2bytes的errorCode (5)2bytes的statusVar长度 (6)statusVar (7)以0x00结尾的数据库名称 (8)以0x00皆为的执行SQL,例如update t_temp set name='123' where id=1

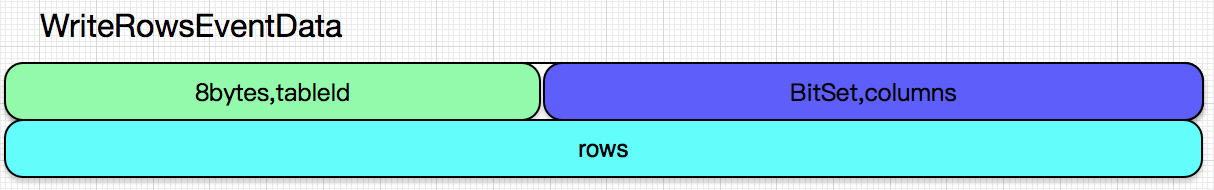

WriteRowsEventData

(1)8bytes的tableId (2)一个复杂的Bit集合,和下面的Row配合使用 (3)一个Row的列表，表明了插入的行 由于上述几个eventData解析都很复杂，详情请见github

github地址

https://github.com/alchemystar/Aroundight
